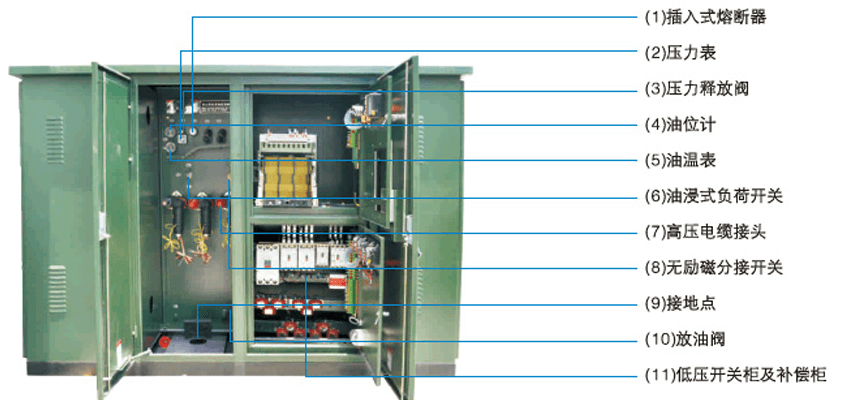

箱式變電站是一種把高壓開關設備、配電變壓器和低壓電裝置按一定的接線方式組裝成一體的預制、緊湊式的電設備。隨著經濟的發展和城市化進程的加快，象這種具有成
套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及投資少、見效快、送電周期短等特點的箱式變電站在城鄉電網中得到廣泛的應用。特別是由于城市規劃、土地升
值過快等多方因素，使得安裝方便、占地面積小的小容里箱式變電站(1000八以下)已成為用戶的首選，一改對箱式變電站臨時性設備的認識。這就使市場需求逐年擴大，眾多電
器廠家紛紛進行生產制造，市場出現了各種各樣的箱式變電站。箱式變電站的特點是：“利用標準化產品的組合，充分滿足專一用戶的供電需求。”既然是專一，就是不通
用，這就要求制造廠按不同的用戶需求來設計制造，每個用戶所用的供電變壓器容里、開關回路多少、外圍環境、布置方式等均有差異。由于變壓器安裝在戶外的箱體中，戶
外太陽的爆曬和變壓器本身產生的熱里能否散出以保證變壓器正常的工作就成了用戶關心的問題。下面就以箱式變電站的溫升問題為主談淡我公司在箱變制造過程中的一
些經驗和體會，以供大家探討，共同提高我國箱式變電站的制造水平。
1、溫升是箱變壽命和功率的主要制約因素
箱變主要發熱元件一變壓器在運行過程中要產生損耗，這些損耗將全部轉變?yōu)闊崂铩崂锏囊徊糠质棺儔浩髯陨淼臏囟壬撸硪徊糠稚l(fā)到周?chē)目諝猓腥ァＷ儔浩鞯乃?/p>
電磁載體都是發熱體，而鐵心和繞組是主要的發熱體。
變壓器的壽命取決于其絕緣介質的壽命。在正常運行條件下，主要是溫度對絕緣介質產生景響。長期的高溫會使絕象介質老化，逐漸喪失其耐電性能。
各種絕緣介質在某一溫度作用下都有一定的壽命。油浸式變壓器所采用的絕象材料主要是絕緣紙和紙板，設計壽命一股為二十年。通過試驗和生產實踐，人們認為：與二十年
壽命相取對應的絕緣介質長期允許的溫度約為98℃。也就是說，油浸式變壓器中的絕象介質在98℃的溫度作用下，可以連續運行二十年。
變壓器中各部位的溫度是不同的，在額定條件下運行時，各部位的溫度都不應該超過絕緣材料所允許的工作溫度。所以，
GB1094標準規定了油浸式變壓器的正常使用條件為：
海撥不超過1000m,氣溫+40℃，月平均溫度+30℃，年平均溫度+20℃等；規定了變壓器在連續額定容里穩態下的溫升限值為：頂層油溫升55K(非全密封型)，
繞組平均溫升65K。標準規定的溫升限值是把變壓器周?chē)諝獾哪昶骄鶞囟?0℃作為基數，是頂層油溫和繞組平均溫度對年平均2如℃空氣溫度的差值。變壓器的絕緣是重要的
是繞組絕緣，一般以為，繞組熱點溫度與平均溫度相差13K,
所以，繞組的平均溫升限值是98-20-1365K.
變壓器在運行過程中所產生的熱里是靠熱傳導、熱福射和時流這三種研形式散出的。從繞組到繞組表面，熱里靠熱傳導的開形式散出；從繞組表面到油中，靠對流的形式散
出；熱里從油箱外壁散到空氣中是靠對流和輻射這兩種形式實現的。油箱外壁對空氣的溫差大，約占總溫升的60%一70%，從這點看，變壓器運行的環境溫度是很重要的。
現在不少箱式變電站中安裝了干式變壓器，干式變壓器的繞組溫升限值是100K,熱點溫度與平均溫度相差15K,干式變壓器的正常使用條件與油變相同。但是，干式變壓器是
個比油變高得多的熱源，從干變到變電站內的空間再到變電站外的空間，有很大的溫度梯度。一般的干式變壓器都帶有風，機，可以在強迫風冷的狀態下運行，風機使變壓器的
溫度更快地散發到周?chē)慕橘|(zhì)中。這就要求箱式變電站具備更好的通風散熱條件。要求變電站內、外空間的溫度保持不變雅以做到，但必須控制變電站對外部空氣的溫升，使
之趨于小。
